Осциллограф – необходимейший прибор, который обязательно должен находиться в кабинете каждого любителя радиодела.
Осциллограф показывает форму напряжения во времени.
Осциллограф фиксирует изменения изучаемого сигнала, а затем показывает его изображение на экран прибора.
Помимо этого, используя этот прибор можно определить частоту, амплитуду, а так же исследовать форму сигнала.
На сегодняшний день существует множество всевозможных видов осциллографов.
Основных из них три, это:
- аналоговые;
- цифровые;
- аналогово-цифровые.

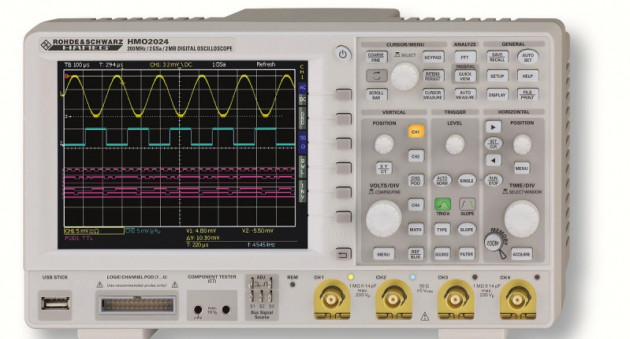

В наше время цифровые осциллографы - самые многочисленные из подобных приборов. Они небольшие, относительно легкие, с множеством дополнительных и полезных функций. Стоимость таких приборов соответствующая.
Аналоговые осциллографы несколько попроще, однако, функционально вполне удобные приборы, позволяющие получить необходимую информацию. До появления цифровых осциллографов, все они были аналоговыми. В качестве экрана в них применялись электронно-лучевые трубки, аналогичные тем, что в прежние времена применялись в телевизорах. Но сегодня эти трубки уже исчезли из обихода.
Теперь нужно разобраться в том, как пользоваться осциллографом.
У осциллографов несколько органов управления, основных из которых два.
Первый - это ручка регулировки, над которой написано "В/дел".
На вход прибора подается сигнал разной амплитуды - 1В, 0.2В или 10В и так далее.
На экране прибора видна сетка, то есть декартова система координат, а "В/дел" предназначен для изменения масштаба по оси Y. То есть размер сетки может быть изменен в вольтах.
В процессе исследования сигнала в реальной схеме потребуется вращать ручку регулировки "В/дел", что бы масштаб оси Y соответствовал амплитуде сигнала.
Второй - это ручка регулировки, над которой написано "Длительность", предназначенная для управления скоростью луча, бегающего по экрану прибора слева на право.
Собственно говоря, на этом и основывается работа осциллографа.
Луч перемещается горизонтально, а подаваемый на вход сигнал отклоняет его вертикально, вверх или вниз.
В результате на экране прибора появляется картинка синусоиды или того или иного шума.
Изменяя частоту развертки можно добиться замирания картинки на экране прибора.
В том случае, когда частота развертки совпадет с частотой сигнала, на экране появится статичная картинка.
